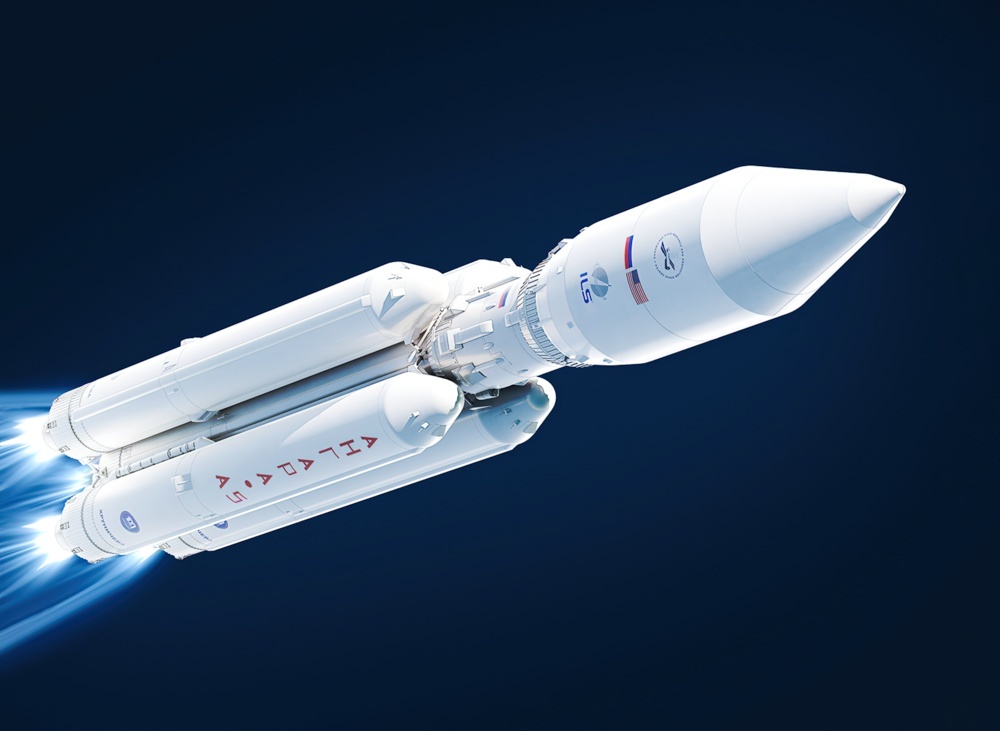

Макет Ангара А-5
и КЗБ
(кабель-заправочная башня)
Идея проекта заключается в изучении конструктивных особенностей ракеты-носителя "Ангара-А5" и её стартового комплекса путем моделирования и последующей печати реалистичных деталей. Исходными материалами служат фотографии и техническая документация, доступная в открытых источниках.
Кто стоит за проектом?
  • 🚀 Главный конструктор и «руки» проекта
    Кардашин Даниил
    Сердце и мозг этого проекта. Именно он превратил идею в реальность, пройдя весь путь от первого эскиза до готового макета.

    • Роль: автор идеи, 3D-архитектор, оператор 3D-принтера и главный сборщик.
    • Вклад: самостоятельно создал детализированные 3D-модели ракеты и стартового комплекса в КОМПАС-3D, настроил и запустил 3D-принтер, а затем своими руками собрал все детали в единую композицию. Он не только спроектировал кусочек космодрома, но и воплотил его в пластике, вложив в каждую деталь частичку своей увлечённости космосом.
  • 🌟 Наставник и идейный вдохновитель
    Кардашина Наталья Владимировна
    За каждым успешным проектом стоит мудрый наставник — тот самый человек, который направляет, поддерживает и помогает преодолевать технические трудности.
    • Роль: научный руководитель, главный консультант по всем инженерным вопросам.
    • Вклад: надёжная опора, помогала находить нужную техническую документацию и контролировать качество работы. Опыт и поддержка позволили проекту стать не просто моделью, а настоящим учебным экспонатом.

    Наши контакты, всегда рады общению
Проблематика проекта
Проект направлен на решение ряда актуальных проблем в сфере образования и популяризации науки
  • Снижение интереса к инженерным специальностям
    В современном мире наблюдается снижение интереса к выбору технических профессий. Наш проект показывает, что инженерия — это не только сложные формулы, но и увлекательный творческий процесс, позволяющий создавать реальные объекты.
    1
  • Отсутствие наглядных пособий по современной российской технике
    Многие учебные заведения располагают устаревшими моделями или не имеют макетов современных ракет, таких как «Ангара-А5». Это затрудняет понимание принципов работы новейших космических систем. Наш макет станет современным и наглядным учебным пособием.
    2
  • Разрыв между теорией и практикой
    Школьная программа часто даёт лишь теоретические знания. Наш проект позволяет ученикам увидеть полный цикл создания сложного технического объекта: от изучения документации и 3D-моделирования до физической реализации на 3D-принтере.
    3
  • Недостаток знаний о достижениях отечественной космонавтики
    Проект способствует популяризации российских космических программ, формируя у учащихся чувство гордости за отечественную науку и технику.
    4
Актуальность проекта
В современном мире, где технологии развиваются с невероятной скоростью, а космос становится всё ближе, проект по созданию макета ракеты-носителя «Ангара-А5» и кабель-заправочной башни это не просто сборка модели, а вклад в будущее отечественной инженерии и образования.
  • Популяризация инженерного дела
    Когда ученик видит не картинку в учебнике, а осязаемый, детально проработанный объект, созданный его сверстником, интерес к физике, математике и конструированию просыпается сам собой.
  • Сохранение технологического суверенитета
    «Ангара-А5» — это символ новой эры российской космонавтики, гарантия нашего независимого доступа в космос. Создавая её макет, мы не просто копируем форму, мы изучаем и популяризируем технологии, которые обеспечивают будущее нашей страны в освоении Вселенной.
  • Наглядность и образовательная ценность
    Макет превращает абстрактные знания в конкретный опыт. Он позволяет наглядно изучить устройство ракеты, понять принципы работы стартового комплекса и увидеть всю сложность и красоту инженерной мысли. Это хороший инструмент для уроков физики, астрономии и технологии.
  • Мотивация через личный пример
    Проект доказывает: для великих дел не нужен огромный завод. Достаточно одного увлечённого человека, наставника и 3D-принтера. Мы показываем, что школьник способен реализовать сложный технический проект, тем самым вдохновляя других верить в свои силы и не бояться браться за амбициозные задачи.
Аналоги
Существует немало примеров высококачественных макетов ракет и их стартовых комплексов, созданных энтузиастами, студентами и профессиональными дизайнерами
  • Falcon Heavy от SpaceX
    Энтузиасты и дизайнеры создают невероятно точные копии вплоть до мельчайших деталей, начиная от посадочных ног и заканчивая системой заправки. Многие макеты дополнены интерактивными элементами, демонстрирующими работу двигателя или последовательность запуска.
  • Музей Космонавтики г.Москва
    Здесь представлена обширная коллекция макетов советских и российских ракет, таких как "Протон", "Энергия-Буран" и легендарная ракета "Союз". Каждый макет сопровождается пояснениями и схемами, помогающими глубже понять принципы работы космической техники.
  • Образовательные учреждения
    Российские студенты и школьники нередко участвуют в конкурсах и проектах, создающих макеты отечественных ракет, таких как "Зенит", "Ангара" и "Союз-ФГ". Иногда такие проекты становятся основой для дипломных работ или участия в специализированных мероприятиях.
Что отличает мой проект?
Мой проект уникален тем, что он основан на российской разработке — ракете "Ангара-А5", и дополнительно включает оригинальный элемент — макет кабель-заправочной башни и рассчитан на максимальное приближение к реальности и реализует уникальные инженерные решения. Такой комплексный подход встречается редко.
Видео представление
Цель проекта
Создание подробного и качественного макета ракеты-носителя "Ангара-А5" и соответствующего стартового комплекса – кабель-заправочной башни, позволяющего наглядно демонстрировать устройство и принцип работы современного космического транспорта.
Целевая аудитория
Проект направлен на популяризацию науки и техники среди молодёжи и развитие инженерных компетенций.
Школьники и студенты
Проект поможет молодым людям развить интерес к науке и технике.
Любители космонавтики
Люди, интересующиеся космосом и достижениями в этой области, смогут узнать больше о ракете-носителе 'Ангара-А5'.
Инженеры и конструкторы
Профессионалы смогут использовать проект как инструмент для обучения и демонстрации принципов работы космических технологий.
Преподаватели и учителя
Педагоги могут использовать проект для проведения уроков и внеклассных занятий по техническим дисциплинам.
Потенциальные заказчики и стейкхолдеры
  • Образовательные учреждения
    Школы и вузы могут использовать макет для проведения уроков и лекций по технике и космонавтике.
  • Научно-технические кружки
    Центры дополнительного образования и детские кружки могут применять макет для привлечения молодёжи к инженерному делу.
  • Музеи и выставки
    Музеи космонавтики и научно-технические выставки могут использовать макет для демонстрации достижений отечественной космонавтики.
Экономика проекта
Данный проект предполагает разработку и производство масштабированного макета ракеты-носителя «Ангара-А5», и соответствующих инфраструктурных элементов, например, кабель-заправочной башни, с применением инновационных технологий, таких как трехмерное проектирование и печать на 3D-принтерах.
Важным фактором является возможность последующего тиражирования и продажи макетов как среди частных коллекционеров, так и образовательных организаций, заинтересованных в использовании высокоточных образцов для демонстрационных целей.
Этапы проекта и их результаты
Исследовательско-аналитический этап:
Информация доступная для изучения носит публицистический характер, съемки с общих планов и минимум конкретной конструкторской информации, однако мне удалось найти информацию и фоторепортаж со строительства кабель-заправочной башни космодрома Восточный..
Конструкторско-технологический этап - моделирование:
На сегодняшний день мною разработана трёхмерная модель ракеты «Ангара-А5» и КЗС космодрома Восточный в масштабе 1:75. Модели выполнены на основе фотографий из открытых источников.
Конструкторско-технологический этап - оптимизация:
Оптимизированы все цифровые модели для 3D-печати, которые разделены в на компоненты и фрагменты.
Производственный этап - печать:
Выполнена 3D-печать всех составных частей макета: готова ракета, и большая часть КЗС. Настройки 3D-принтера сделаны на основании возможностей принтера и выбранного пластика PLA, как наиболее экологичного и безопасного для использования детьми при печати, и удовлетворяющего требованиям нашей идеи.
Производственный этап - постобработка и сборка:
Произведена постобработка деталей: удаление поддержек, шлифовка, склейка деталей ракеты и склейка частей КБЗ.
Дизайнерско-оформительский этап:
Разработана концепция декоративного оформления всего комплекса, но на данный момент реализованы: подставка из фанеры, вырезанная на лазерном станке с ЧПУ и ночная подсветка КЗБ.
Проект практически завершен осталось визуальное оформление, однако можно усовершенствовать проект, добавить звуковые эффекты, используя встроенные динамики, добавить быд от завуска ракеты, и автоматизировать с помощью сервоприводов движение "лап" кабель-заправочной станции.
Чертежи
stl-файлы
видеопредставление
Фотогалерея проекта
